医院广播系统解决方案
2015-12-22
此项目为一个医院，主要包括的区域有门诊楼4层，走廊各长为80米，病房楼10层，走廊长各90米，现要在这些公共区域安装广播系统，进行背景音乐的播放，业务通知等广播。还能够与消防联动，保护人身财产的安全。
能定时、定点、定节目、无人值守自动定时播放背景音乐；
具有远程寻呼控制功能；
要求各分区能播放不同的音源节目；
能实现分区或全区寻呼，在对分区寻呼时，其它分区不受影响；
能实现消防报警功能。
1、分区设置：
01分区---门诊楼1层
02分区---门诊楼2层
03分区---门诊楼3层
04分区---门诊楼4层
05分区---病房楼1层
06分区---病房楼2层
07分区---病房楼3层
08分区---病房楼4层
09分区---病房楼5层
10分区---病房楼6层
11分区---病房楼7层
12分区---病房楼8层
13分区---病房楼9层
14分区---病房楼10层
15分区---室外区域
2、音箱点位分布及功放配置列表
| 分区 | 区域 | 06W吸顶喇叭 | 30W草坪音箱 | 音箱功率 | 1.5倍损耗 |
| 01分区 | 门诊1层 | 9 | 54W | 81W | |
| 02分区 | 门诊2层 | 9 | 54W | 81W | |
| 03分区 | 门诊3层 | 9 | 54W | 81W | |
| 04分区 | 门诊4层 | 9 | 54W | 81W | |
| 05分区 | 病房楼1层 | 10 | 60W | 90W | |
| 06分区 | 病房楼2层 | 10 | 60W | 90W | |
| 07分区 | 病房楼3层 | 10 | 60W | 90W | |
| 08分区 | 病房楼4层 | 10 | 60W | 90W | |
| 09分区 | 病房楼5层 | 10 | 60W | 90W | |
| 10分区 | 病房楼6层 | 10 | 60W | 90W | |
| 11分区 | 病房楼7层 | 10 | 60W | 90W | |
| 12分区 | 病房楼8层 | 10 | 60W | 90W | |
| 12分区 | 病房楼9层 | 10 | 60W | 90W | |
| 13分区 | 病房楼10层 | 10 | 60W | 90W | |
| 14分区 | 室外区域 | 10 | 20 | 600W | 900W |
| 合计 | 136 | 20 | 1416W | 2124W |

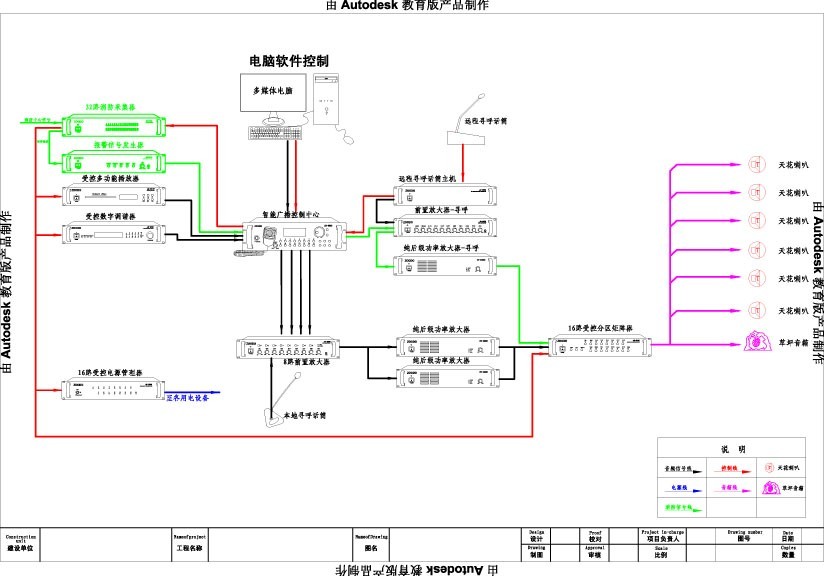

3、系统配置清单
序号 | 设备名称 | 设备型号 | 品牌 | 数量 | 单位 | 作用 |
一、主控设备 | ||||||
1 | 电脑集控智能广播中心 | JS-6800 | ZOODO | 1 | 台 | 中控主机，音乐定时输出 |
2 | 电脑 |
|
| 1 | 套 | 软件操作平台 |
二、消防报警设备 | ||||||
1 | 32路消防信号采集器 | JS-2332 | ZOODO | 1 | 台 | 采集消防防触发信号 |
2 | 报警信号发生器 | JS-2219 | ZOODO | 1 | 台 | 输出报警音源信号 |
三、音源设备 | ||||||
1 | 受控多功能数字播放器 | JS-2317F | ZOODO | 1 | 台 | 播放CD/MP3节目 |
2 | 受控数字调谐器 | JS-2312 | ZOODO | 1 | 台 | 播放AM/FM电台节目 |
四、电源设备 | ||||||
1 | 16路受控电源管理器 | JS-2306 | ZOODO | 1 | 台 | 给系统周边设备供电 |
五、寻呼设备 | ||||||
1 | 16路远程话筒寻呼器 | JS-2002 | ZOODO | 1 | 台 | 接收远程寻呼信号 |
2 | 远程控制寻呼站 | JS-2016 | ZOODO | 1 | 台 | 远程寻呼站操作平台 |
3 | 广播话筒 | MI-3S | ZOODO | 1 | 台 | 机房本地寻呼 |
六、信号处理设备 | ||||||
1 | 前置放大器 | JS-2208 | ZOODO | 1 | 台 | 背景音乐信号放大，使信号与功放输入匹配 |
2 | 前置放大器 | JS-2302 | ZOODO | 1 | 台 | 紧急信号放大，使信号与功放输入匹配 |
3 | 16路受控分区器 | JS-2316 | ZOODO | 1 | 台 | 分区管理，接喇叭线路 |
七、功放设备 | ||||||
1 | 纯后级功率放大器 | PB-1200W | ZOODO | 2 | 台 | 各楼层功放，推动音箱 |
2 | 纯后级功率放大器 | PB-2000W | ZOODO | 1 | 台 | 紧急信号放大 |
八、扬声器设备 | ||||||
1 | 吸顶音箱 | KS-606 | ZOODO | 136 | 只 | 安装于楼层走廊，还原声音 |
2 | 草坪音箱 | T-602 | ZOODO | 20 | 只 | 安装于室外区域，还原声音 |
