单位广播系统解决方案
2015-12-22
某单位是高性能的多功能的办公大楼，为保证各职能部门，机要部门的连线沟通协调工作及营造一种良好的工作氛围，需要采用一套技术先进，性能可靠的广播系统，同事美妙的背景音乐可以给每个在职人员一种轻松的工作环境
该办公大楼包括以下部门，分别是行政部、财务部、人力资源部、后勤部、等。
广播要实现以下要求；
（1） 平时播放音乐，当有紧急/火警广播要求时，能立即强切为广播状态，对所需要广播的区域进行广播
（2） 可分区管理背景音乐、寻呼广播。
（3） 图示化显示，中文界面，人性化的操作。
（4） 可定时开启、关闭整个系统电源，做到无人值守。
由于该该单位和楼层较多。为方便广播，所以广播系统要分成若干个区，以便在不同情况下可以进行分区广播或分区寻呼。根据单位对公共广播的要求，我们以功能需要为标准分成16背景音乐分区，每个分区可以单独管理。
布线采用国标RVV2*1.5音箱线。根据现场而设定布线走向，链接点做好标示。
机房（广播管理中心）一个，远程寻呼分控站点预留
1、音箱点位分布及功放配置列表
分区 | 区域 | 天花喇叭 6W（办公室） | 天花喇叭6W（公共走道） | *1.5倍损耗 | 功放功率 |
01分区 | 一层 | 12 | 6 | 162W | PB-1200W
|
02分区 | 二层 | 8 | 6 | 126W | |
03分区 | 三层 | 8 | 6 | 126W | |
04分区 | 四层 | 10 | 6 | 90W | |
05分区 | 五层 | 10 | 6 | 90W | |
06分区 | 六层 | 12 | 6 | 162W | |
07分区 | 七层 | 8 | 6 | 126W | |
08分区 | 八层 | 9 | 6 | 135W |

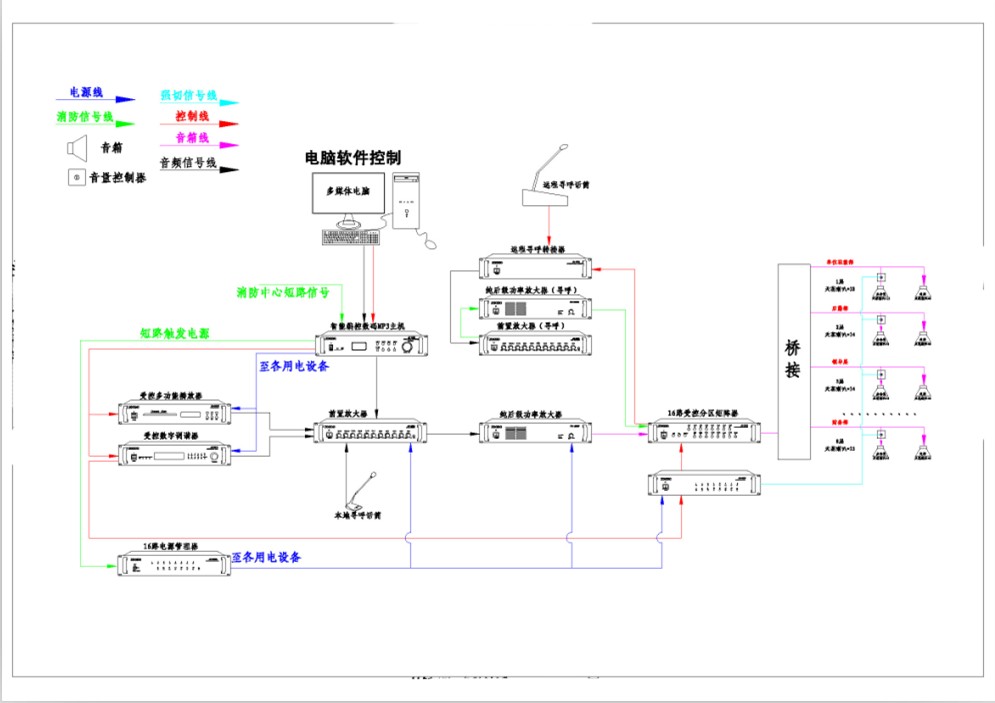

2、 系统配置清单
序号 | 设备名称 | 设备型号 | 品牌 | 数量 | 单位 | 作用 |
一、主控设备（主机自带消防设施） | ||||||
1 | 智能编控数码MP3主控 | JS-3300 | ZOODO | 1 | 台 | 中控主机，音乐定时输出 |
2 | 电脑 |
|
| 1 | 套 | 软件操作平台 |
二、音源设备 | ||||||
1 | 受控多功能数字播放器 | JS-2317F | ZOODO | 1 | 台 | 播放CD/MP3节目 |
2 | 受控数字调谐器 | JS-2312 | ZOODO | 1 | 台 | 播放AM/FM电台节目 |
三、电源设备 | ||||||
1 | 16路电源管理器 | JS-2306A | ZOODO | 1 | 台 | 给系统周边设备供电 |
2 | 16路受控强切电源 | JS-2315 | ZOODO | 1 | 台 | 输出强切信号给音控 |
五、寻呼设备 | ||||||
1 | 16路远程话筒寻呼器 | JS-2002 | ZOODO | 1 | 台 | 接收远程寻呼信号 |
2 | 远程控制寻呼站 | JS-2016 | ZOODO | 1 | 台 | 远程寻呼站操作平台 |
3 | 广播话筒 | MI-3S | ZOODO | 1 | 台 | 机房本地寻呼 |
六、信号处理设备 | ||||||
1 | 前置放大器 | JS-2302 | ZOODO | 1 | 台 | 背景音乐信号放大，使信号与功放输入匹配 |
2 | 前置放大器 | JS-2302 | ZOODO | 1 | 台 | 紧急信号放大，使信号与功放输入匹配 |
3 | 16路受控分区器 | JS-2316 | ZOODO | 1 | 台 | 分区管理，接喇叭线路 |
七、功放设备 | ||||||
1 | 纯后级功率放大器 | PB-1200W | ZOODO | 1 | 台 | 1-13层功放，推动音箱 |
2 | 纯后级功率放大器 | PB-1200W | ZOODO | 1 | 台 | 紧急信号放大 |
八、扬声器设备 | ||||||
1 | 吸顶音箱 | KS-606 | ZOODO | 125 | 只 | 安装于办公室及走廊提供背景音乐 |
2 | 音量控制器 | VF-6W | ZOODO | 77 | 只 | 办公室可单独单量控制 |
