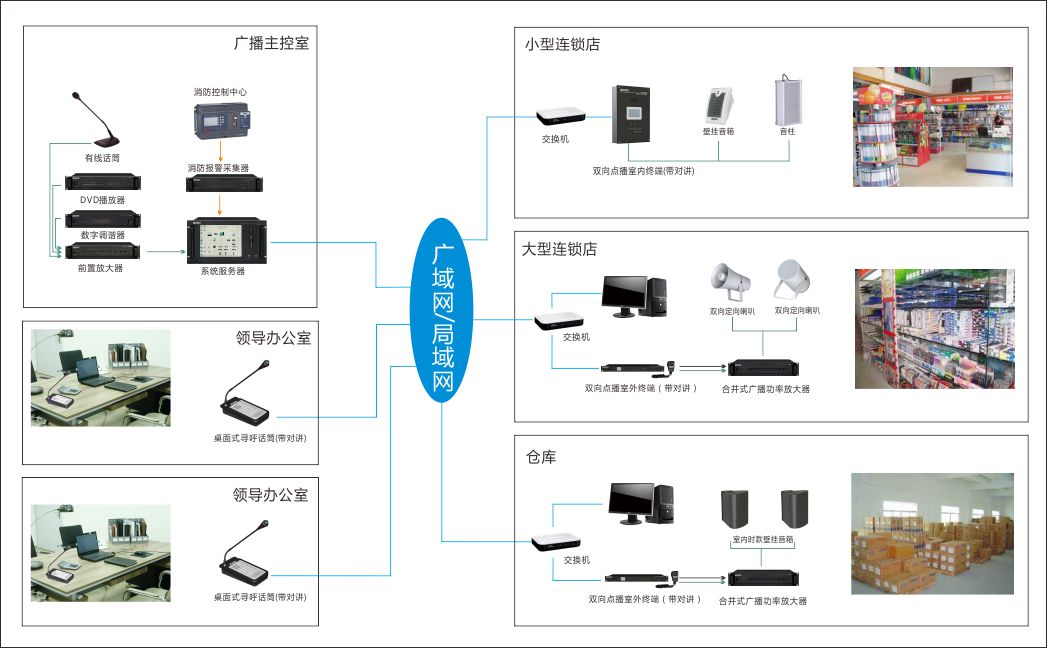

某大型超市总共面积为8000平方米，主要的区域包括小型连锁掉、大型连锁店和仓库等，连锁店各占3500和3000平方米，仓库有1500平方米。现要在超市的各区域安装喇叭，进行背景音乐的播放、寻呼喊话等广播。还能够与消防联动，保护人身财产的安全。 要求： ●双向语音对讲 ●分区寻呼 ●定时播放广告 ●实时播放背景音乐 ●远程广播紧急通知 ●消防紧急广播 |
→功能特点 |
通过Internet传输，广播接收点只需普通ADSL或光纤网络接入(支持VPN)，实现跨地域、无国界的远程广播功能；
可以从企业管理中心同时向部分或所有分支机构传送信息，解除地域限制的内部广播，方便营造统一的企业文化氛围，每个区(点)音量可调节，适合于大型商业连锁店，从总部向所有店铺传送共需内容，而且能把各店铺不同的销售信息在总部的集中管理下进行播放；
店铺可进行本地话筒和节目广播，从IP网络音频终端输出的远程广播信号接入到前置放大器，必要时强制插入广播；
任意接收点也能向外广播，将电脑安装工作站软件，经授权后，即可通过系统服务器将声音转发给其他接收点；
系统支持的终端数取决于主控室广域网出口带宽，而各店铺的广播接收点要求低至基本的512Kbps ADSL即可，无需扩充带宽。
1、分区设置
01分区---小型连锁店
02分区---大型连锁店
03分区---仓库
2、音箱点位分布及功放配置列表
分区 | 区域 | 10W壁挂音箱 | 10W音柱 | 30W壁挂音箱 | 30W号角喇叭 | 20W双指向喇叭 | 音箱功率 |
01分区 | 小型连锁店 | 25 | 20 |
|
|
| 450W |
02分区 | 大型连锁店 |
|
|
| 4 | 4 | 200W |
03分区 | 仓库 |
|
| 8 |
|
| 240W |
合计 |
| 25 | 20 | 8 | 4 | 4 | 890W |
3、配置清单
序号 | 设备名称 | 设备型号 | 品牌 | 数量 | 单位 | 作用 | |||||
一、主控设备 | |||||||||||
1 | IP网络寻址广播中控机 | KD-9000 | ZOODO | 1 | 台 | IP网络控制中心，中控主机 | |||||
2 | IP网络广播软件 | KD-9000R | ZOODO | 1 | 套 | 负责音频流点播服务、计划任务处理、工作站管理和权限管理 | |||||
二、音源设备 | |||||||||||
1 | 多功能数字播放器 | JS-2217F | ZOODO | 1 | 台 | 播放CD/MP3节目 | |||||
2 | 数字调谐器 | JS-2212 | ZOODO | 1 | 台 | 播放AM/FM节目 | |||||
三、电源设备 | |||||||||||
1 | 10电源管理器 | JS-2110 | ZOODO | 1 | 台 | 给系统周边设备供电 | |||||
四、消防设备 | |||||||||||
1 | 32消防采集器 | JS-2332 | ZOODO | 1 | 台 | 接收消防中心信号 | |||||
五、寻呼设备 | |||||||||||
1 | IP网络寻呼话筒 | IP-503A | ZOODO | 2 | 台 | IP网络远程寻呼 | |||||
2 | 广播话筒 | MI-3S | ZOODO | 2 | 台 | 机房本地寻呼 | |||||
六、信号处理设备 | |||||||||||
1 | 前置放大器 | JS-2302 | ZOODO | 1 | 台 | 背景音乐信号放大，使信号与功放输入匹配 | |||||
七、终端设备 | |||||||||||
1 | 壁挂式对讲终端（带强插） | IP-300A | ZOODO | 45 | 台 | 将网络信号解码转换成音频信号输出给喇叭 | |||||
1 | 机柜式对讲终端（带强插） | IP-300B | ZOODO | 2 | 台 | 将网络信号解码转换成模拟音频信号输出给功放放大 | |||||
八、功放设备 | |||||||||||
1 | 合并式功放 | SC-240WT | ZOODO | 2 | 台 | 小连锁店、仓库功放，推动音箱 | |||||
九、分控站 | |||||||||||
1 | 电脑 |
| ZOODO | 2 | 台 |
| |||||
2 | 分控软件 |
| ZOODO | 2 | 套 |
| |||||
十、扬声器设备 | |||||||||||
1 | 壁挂音箱(定阻) | BS-610 | ZOODO | 25 | 只 | 安装于小连锁店区域 | |||||
2 | 壁挂音箱 | BS-30B | ZOODO | 8 | 只 | 安装于仓库区域 | |||||
3 | 音柱（定阻） | AE-310 | ZOODO | 20 | 只 | 安装于小连锁店区域 | |||||
4 | 号角喇叭 | KH-630 | ZOODO | 4 | 只 | 安装于大连锁店区域 | |||||
5 | 双指向喇叭 | KH-222 | ZOODO | 4 | 只 | 安装于大连锁店区域 | |||||
