全智能广播应用在黑龙江省大庆市69中二部

更新日期:2018年8月20日 大字 小字
分享至:



项目背景

黑龙江省大庆市69中二部是一所中小学一体的省级示范学校,坐落于高新区阳光东街西侧。“聚焦名校,育见未来”,大庆69中在这深厚的文化底蕴、浓厚的人文氛围之地翻开新篇章。新学校新风貌,锦绣未来开创新局面,为全面建设新型学校,特引进校园全智能广播新系统。




项目需求

学校把中学、小学的校园广播统一建设,分开管理,早晨升国旗统一播放国歌、广播体操全校广播一致,将不同年级不同时间进行不同的定时打铃,各年级月考的听力考试同时播放不同的听力内容。





实现功能

* 定时播放不同时间的不同打铃:不同年级的上下课打铃利用音频多对多、一对多把不同时间的不同打铃分开,实现不同播放;

* 广播通知:用上寻呼远程话筒、调音台可根据需要把不同教学部分开寻呼,或者统一广播通知;

* 听力考试不同年级不同听力播放:不同年级的听力内容可根据音频媒体矩阵功能把不同年级的听力进行播放相应的音频内容;

* 避雷功能:遇上闪电打雷天气,系统自行监测后会把系统断开;

* 监听功能:机房可以进行监听任一年级、班级的声音。




设计思路

根据学校建筑图纸及学校的功能需求进行针对性设计,设备设立在广播机房。时序电源分布机柜的中间便于设备的电源取电,调音台、寻呼话筒可放置1.5m高度的水平桌面上便于操作使用。线路采用2*RVVP2*2.0m2。充分考虑学校使用的功能以及相对应的要求,设计合理高效的方案。



系统框架




主要设备

智能节目广播控制主机 JS-0832

■内置强大灵活的音频矩阵,8路输入,32路输出,可手动或自动任意切换;各区可同时播放不同节目,互不干扰;

■内置可编程控制的MP3收音机音源,音质优美;内置2G内存,可采用SD扩展存储,容量可以任意扩充,下载曲目简单方便;

■本地广播寻呼功能,可灵活的实现全区,分区广播寻呼;

■配合呼叫可进行远程寻呼广播;通过呼叫站的音频接入口,可将异地广播节目回传到机房进行广播;

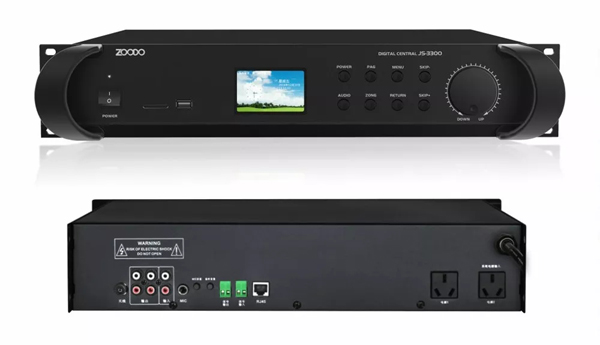

智能编控数码MP3主机 JS-3300

■定时、定点、定曲播放功能;

■全区、分区广播功能;

■高精度Maxim;RTC时钟、定时可精确到秒;

■HiFi级的音频解码性能,音质与专业CD相媲美;

■可定时播放内存和SD卡节目,8路音频定时输出,3路定时电源输出口;

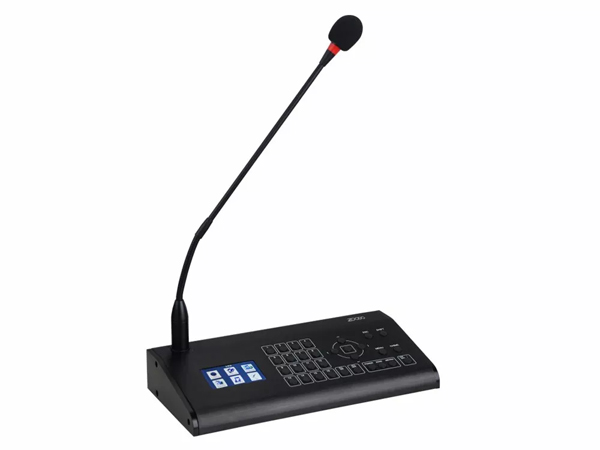

远程寻呼话筒 JS-1616



■轻触式按键面板设计,高清晰3英寸真彩屏显示,全图形化菜单设计,操作便捷,美观实用;

■1路外接音源线路(LINE)输入;1路音频线路输出接功放;

■内置MP3播放器,可发钟声、点播音乐等,并设有音量调节旋钮;

■遥控控制距离可达1km;

■两路遥控接口,可级联十六台远程呼叫站,实现遥控分区寻呼;

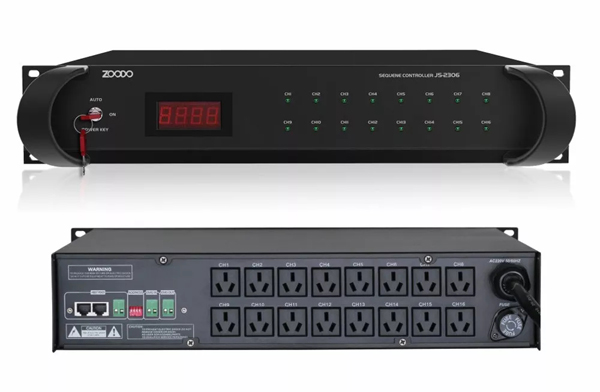

16路受控电源管理器 JS-2306

■设有485通讯接口,支持广播控制主机控制;采用数字化技术,可控制电源按顺序开启/关闭,保护电网不受冲击,设有安全锁供手动紧急控制;

■最大支持~220V/6000W功率输入,分为16路美式电源接口输出,每路接口可承受~220V/3000W功率输出;

■设有1路紧急接口输入,方便与其他设备连接使用。

■2U标准机箱设计,铝合金面板,美观实用。

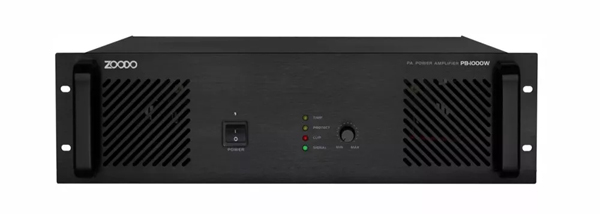

纯后级广播功率放大器 PB-1000W

■采用先进高效功率放大电路,设有1路平衡输入,1路平衡输出,1路非平衡输入,1路非平衡输出;

■设有定阻定压输出,定压输出为70V/100V,定阻输出4-16Ω;

■1路音量独立可调节;

■有信号指示、削峰指示、过载指示功能;

■3U标准机箱设计,美观实用;

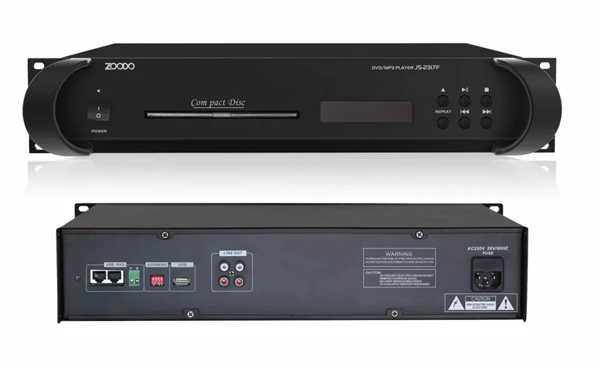

受控多功能数字播放器 JS-2317F

■设有485通讯接口,支持广播控制主机控制;

■采用进口数码机芯,具有超强电子抗震功能,设有高亮度动态VFD荧光显示,清晰醒眼;

■支持CD,VCD,DVD,MP3音频格式,可外接USB盘播放MP3音乐;

■2路音频信号左右声道输出;

■设有轻触式按键操作,可选择单曲播放、全部播放、单曲循环、全部循环、停止播放等功能;

■2U标准机箱设计,铝合金面板,美观实用;

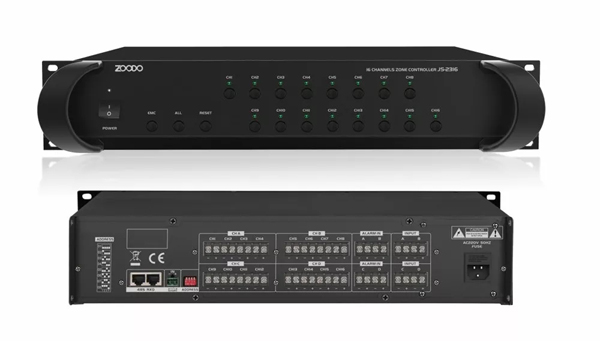

16路受控分区寻呼矩阵器 JS-2316

■设有485通讯接口,支持广播主机控;

■16路独立分区选择开关,分区随意切换,互不干扰;

■设有6路功率信号输入,其中4路为背景音乐节目,2路为紧急优先节目;分区工作状态用指示灯显示,绿灯为背景音乐节目,红灯为紧急优先;

■支持短路触发开启全区功能;

■设备采用双继电器同时双切控制电路,道通隔离度≥80dB,解决通道之间相互串音等问题;

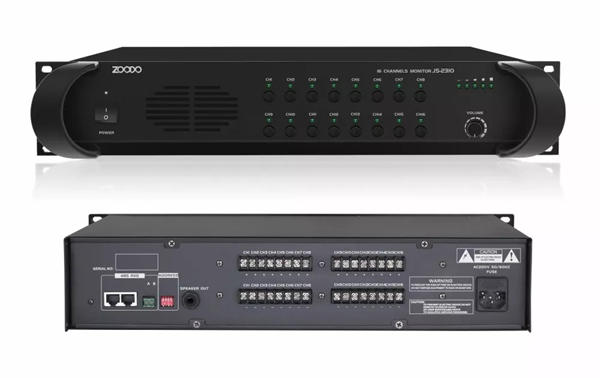

16路数显监听器 JS-2310

■设有485通讯接口,支持广播控制主机控制;

■16路线路输入,监听16台功率放大器或16路分区,可任意选通所监听的分区声音;

■内置宽频带高保真扬声器,音质丰满,清晰;

■设有监听音量调节旋钮,音量可调,5单位LED电平显示;具有动手、自动两种控制模式监听通道,采用数码显示工作状态;

■2U标准机箱设计,铝合金面板,美观实用;

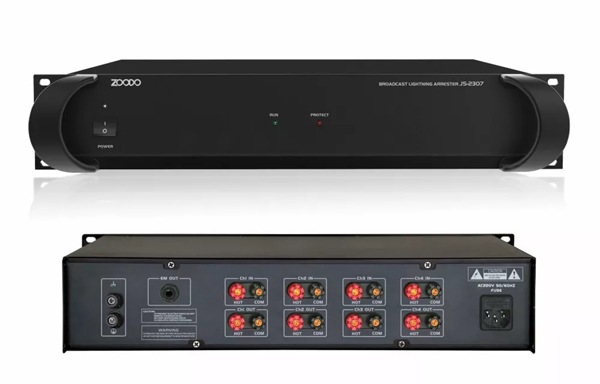

有线广播避雷器 JS-2307

■设有4组独立输入、输出通道,每组通道70-100V,20A;

■雷击时自动切断输出,一组接地线路接其他设备外壳,自动将雷电引入大地,一组接地线路输入大地,自动将雷电引入大地;

■设有过压保护及漏电保护;

■2U标准机箱设计,铝合金面板,美观实用;
