ZOODO会议系统

项目背景

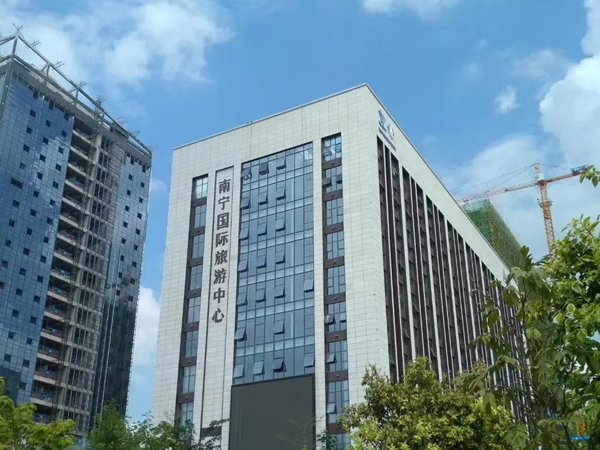

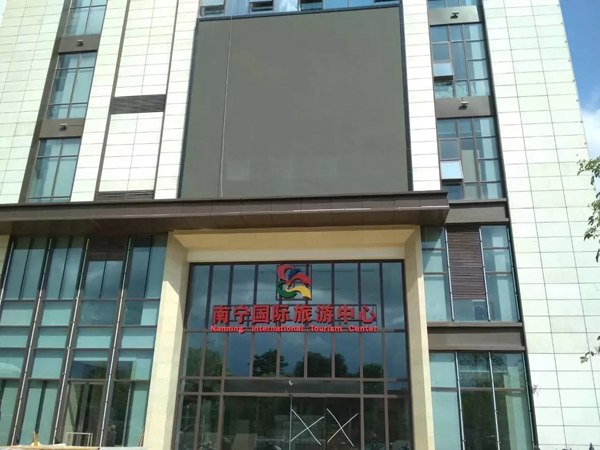

广西壮族自治区南宁国际旅游中心毗邻南宁东站南广场，是南宁首家综合性旅游服务中心，提供旅游无缝对接的服务单位。

项目需求

会议室需满足在日常使用中包括员工会议、紧急会议、旅游会议、突发事件紧急调度会议等各项会议的日常正常使用的同时，系统稳定性是不可缺少的考虑因素。广播系统建成现代化背景音乐、消防自动切换的公共广播系统。为此，选中ZOODO会议系统、广播系统常驻本单位。

实现功能

●会议发言

全向唛采用阵列技术，无唛杆设计，有效拾音距离高达80cm以上，让使用者摆脱传统唛杆束缚，达到演讲轻松、自由的效果。主席台通过修改阵列麦主机进行选择发言模式。（默认先进先出模式、同时发言只数的控制模式、自由讨论模式）

●会议高速摄像跟踪

利用RS232控制协议，控制摄像头的转动，对发言话筒实现编号跟踪。

●高保真会议扩声

通过系统的扩声，有效放大演讲者的语音，通过均衡、处理器调节，使会场演讲的中、高音饱满，低音坚韧有力。

●智能中央控制

本系统实现iPad控制，一键开启、关闭系统，投影幕升降等设备的控制，定制操作页面，使用一目了然。

●多媒体高清视频矩阵显示

多媒体视频矩阵实现视频的切换，结合中控，通过触摸屏随意切换。

●一键呼入公共广播分区

用手机APP，或者寻呼话筒介入广播局域网，实现一键呼入广播分区。

● 背景音乐无人播放

定时执行多任务多分区播放，实现无人值守，定时定点播放功能。

●消防应急自动切换功能

当消防信号触发使用中的背景音乐广播系统时，时刻监测消防信号的全数字广播系统会立即启用预先设置好的消防应急广播系统，提示火灾现场人员有秩序撤离的语音警报。

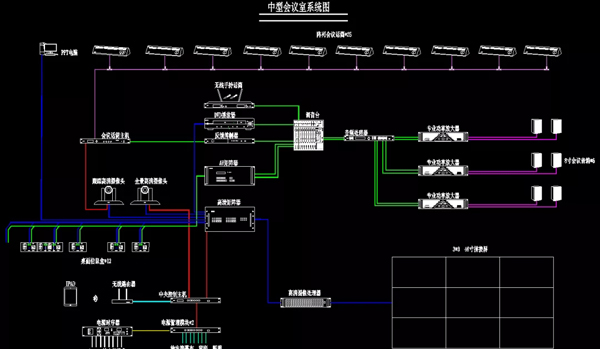

设计思路

根据会议室的大小设计出符合国家听音标准的 会议系统，包含发言系统、扩声系统。发言系统选用拾音距离大于80cm的全向阵列麦、啸叫抑制器，结合会议室外观选配白色二分频8寸壁挂专业主音箱和辅助音箱。以操作简便为前提，有效加入中央控制系统、多媒体视频矩阵系统。公共广播系统设计为全数字广播，有效将背景音乐系统与消防紧急系统融为一体，自动切换功能。

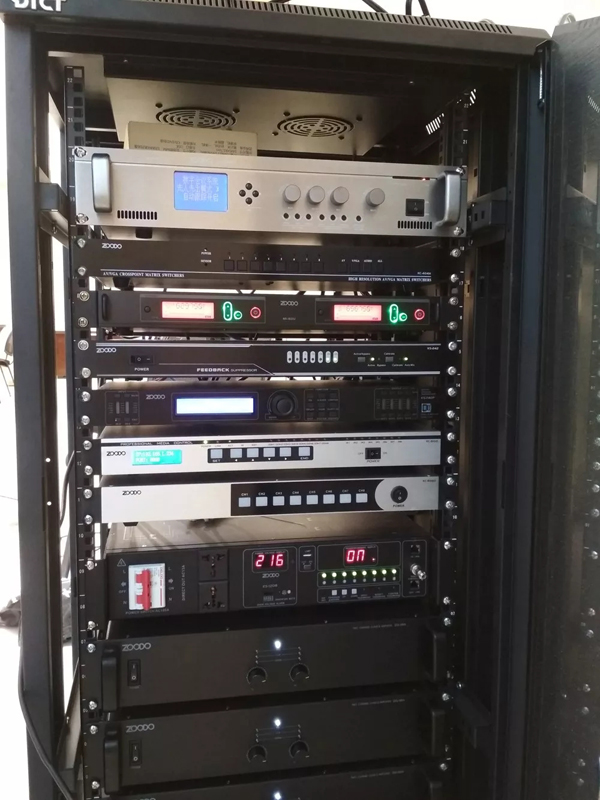

主要设备

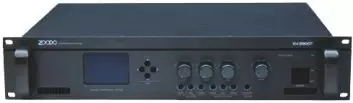

阵列主机（KH-9900T）

系统可设置同时开启发言单元只数，1—6可选，主席单元不受限制；系统具有自由讨论、先进先出、自动跟踪等多种会议模式设置；

阵列麦（KH-997C/ KH-997D）

最佳拾音距离达80CM以上，话筒可以随意摆放；同时兼顾模拟电容声音品质和阵列定向收音特性；主席话筒具有主席优先键功能，可以关闭正在发言的代表单元，全权控制会议秩序；

智能中央控制器（KC-8100）

主机内置8MB 内存及16MB的大容量FLASH 存储器；大量采用高度集成化协处理器芯片，考究的LAY OUT让系统运行非常稳定、流畅；COM 端口:8 个DB9/M 口，可双向传输FY232，FY485 及FY422 信号网络接口一个网络接口 ；8 个输入I/O 端口，带保护电路，支持0-5V 数字输入信号:计算机管理接口1 个  DB9/F 接口；CRV-NET端口:3 个终端模块，支持控制总线:红外IR 端口:8 个5.08mm 凤凰插端口；弱电继电器端口:8个终端，常开型独立继电器，额定1A/5V 数字输入信号

控制模块（KC-808D）

手动控制: 具有8 个拨码开关，紧急情况下可以手动控制继电器的开关；可接各种可编程控制系统

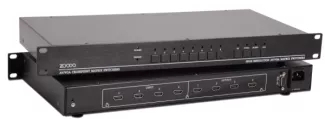

多媒体高清矩阵（KC-404H）

采用三星S3C2440处理器及FPGA可编程逻辑阵列电路XC3S200A，运行速度快，系统稳定; 采用高速数字交换技术，完美解决串扰、重影与拖尾现象，100%真实重现输入信号的视频效果；采用美国6.5GHz高带宽芯片，图像特别清晰；，兼容 HDMI 1.4版本，符合 HDCP 标准；支持无缝集成CMMAW技术和CCSEB电源管理技术；内置轮循切换功能，能任意设定间隔时间和通道；

自动反馈抑制器（KS-242）

自适应性过滤器支持在“快速”模式和“精确”模式之间进行转换；能够以较慢的速度收敛，可有效抑制更多的反射成分，在声学反馈发生之前，可以额外获得多达 12dB增益；系统内置话筒自动混音器，可以跟踪移动中的演讲者，产生最佳的声音清晰度。

音箱处理器（KS-240P）

96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换；每个输入和输出均有6段独立的参量均衡，调节增益范围可达±20dB，同时输出通道的均衡还可选择Lo-shelf和Hi-shelf两种斜坡方式；输出通道还可控制增益、压限及选择输入通道信号，并能将某通道的所有参数复制到另外一个通道并能进行联动控制。

数字功放（DQ-180）

双通道全阻抗输出功能，可定压输出工作，也可定阻负载输出工作，能适应不同的工作需求， 音量独立可调，通道互不串音；设有可靠的短路、过热、过载保护；内置压限控制电路，在输入信号过大导致输出失真时，自动调整电路增益，以保证音频输出质量；具有信号指示、削峰指示、保护指示功能；采用升级版D类功率放大器，具有高效节能、重量轻、体积小、失真小、功率大等优势特点。由于没有音频输出变压器，音质规划，频带更宽，效率更高。

专业音箱（BL-2820RQ）

最大/额定功率：200W/100W；频响:40-20KHZ；灵敏度 (1m ,1w):90dB；输入方式 :8Ω

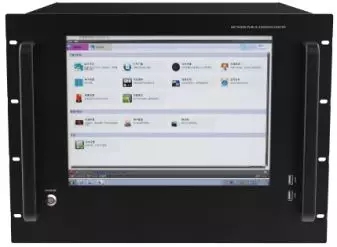

数字广播主控机（IP-115Z）

标配固态硬盘，具有超快速的系统启动速度，以及超高速的读写能力；使用工业级服务系统作为核心操作平台，使系统免于病毒的干扰与破坏；C/S架构平台操作系统，支持局域网和广域网传输；支持专用百兆网传输，可同时传输上百种音源节目，采用加密狗管理；生产厂商的原厂授权书原件、售后服务承诺书原件、供货证明原件文件、3C、IAF、SGS、RoHs、CE认证、质量检测报告。

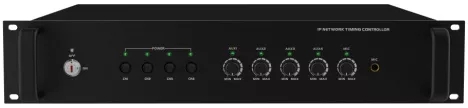

广播编码器（IP-DY45）

具有音频编码功能，可把每路输入音源定时编码播放任何终端；自带4路电源管理，每路电源可实现定时或手动独立打开与关闭

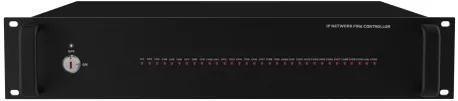

消防采集器（IP-XF32）

系统可支持多台IP网络消防采集器同时接入，用户可根据自己的需求任意扩展；时刻监测消防信号。

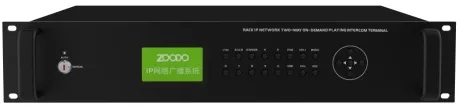

广播解码器（IP-DB15）

1路常规短路输出功能，1路消防紧急输出，同时输出24V强切功能；设有3级优先功能，报警为最高优先级，网络音频播放为第二级、本地播放为第三级。
